黑金剛電容螺絲端子型鋁電解電容器 RWU系列

作者：黑金鋼電容發布時間：2020-08-04 11:28:33 訪問量：7461 來源：NCC電容

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

● RWE系列的高容量化。

●保證壽命85℃ 2,000小時。

●最適合于UPS設備和伺服壓力機等重視容量性能的用途。

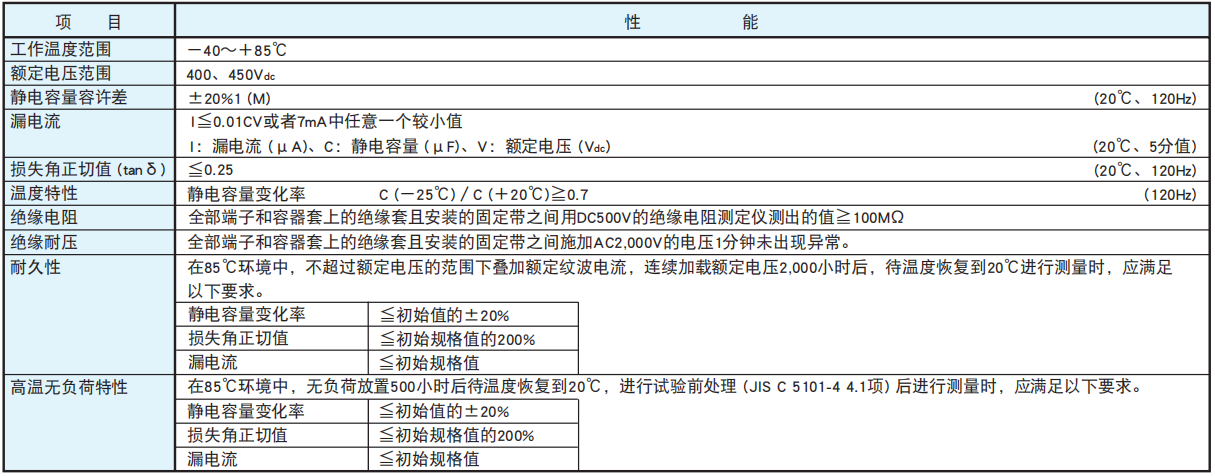

◆規格表

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

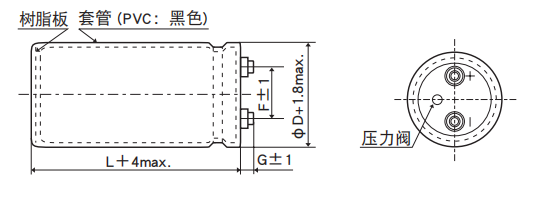

◆尺寸圖 (CE331 形)［mm］

●端子代碼：LG

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

φ63.5：G＝6

φ76.2、φ89：G＝5

φ100 ：G＝10

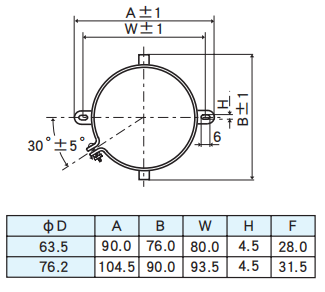

●綁帶代碼：B

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

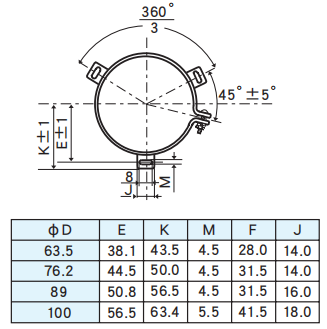

●綁帶代碼：C：標準

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

＜端子螺絲規格＞

～φ89 十字六角長螺絲　M5×0.8×10 φ100 十字圓型小螺絲　M8×1.25×16

螺絲擰緊最大容許轉距　3.23N·m 　彈簧墊圈　平墊圈

螺絲擰緊最大容許轉距　6.31N·m

(注1) 端子螺絲及安裝綁帶分批交貨為標準規格。

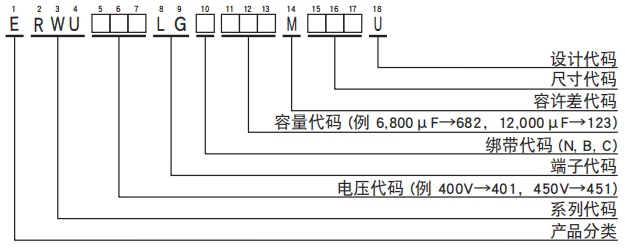

◆產品型號體系

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

產品型號代碼的詳細介紹請參考「產品型號的表示方法 (螺絲端子型)」。

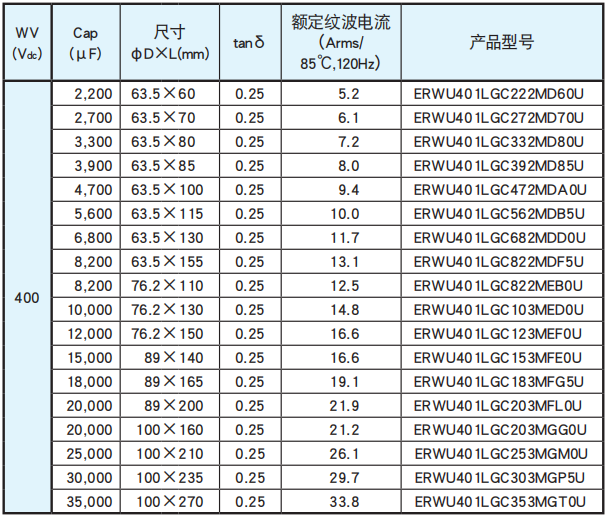

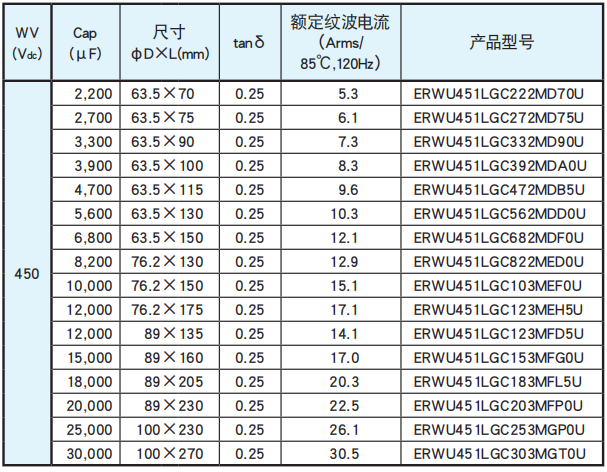

◆標準品一覽表

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

◆額定紋波電流頻率修正系數

紋波頻率與標準品一覽表的規定值相異時，請使用小于乘以下表系數所得之值的值。

●頻率修正系數

黑金剛電容螺絲端子型鋁電解電容器 RWU系列

※ 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，每升溫 5 ～ 10℃壽命減少一半。

要想保持長壽命請在使用過程中降低紋波電流。此外，額定電壓的 80% 以上到額定電壓范圍內可通過降低電壓延長壽命。
