什么是無極電容器？

作者：黑金剛電容    發布時間：2023-04-28 22:04:44  訪問量：3168  來源：超級電容組

無極性電容兩電極無正負極性之分，主要用于交流電路、高頻率脈動直流電路、低頻脈動直流電路中。在電扇、洗衣機、電冰箱、油煙機、干洗機、吸塵器等家用電器中，無極電容器則是作為一種單相交流電動機的啟動電容。

無極電容在單相交流電動機電路中的工作原理很簡單，即在交流電流通過電容器后，使供電電壓與電流之間產生較大值的相位差，從而使單相電動機兩個繞組之間的電壓因相位差的存在而產生轉矩，使電動機啟動運轉。

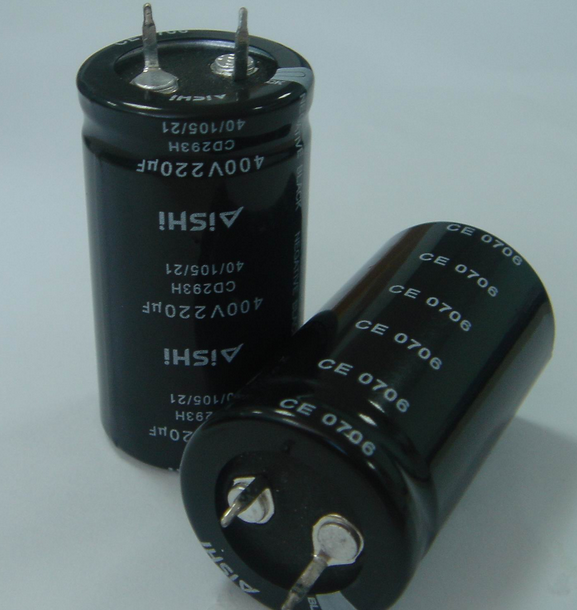

家用電器中單相交流電動機使用的電容器一般均為油浸式大容量無極電容器，其中又分為油浸紙質電容器，金屬化紙質電容器及金屬膜聚丙稀電容器等。該類電容器表面均標有“AC”或“50H”字樣，如圖1所示。表示可用于交流電中，其電壓耐壓值一般為AC400V～AC600V，一些電容器則標寫有電扇電容、洗衣機電容等字樣，證明是該電器的專用電容器。

1.測試交流電壓是最簡單有效的判斷法。首先在待測的電容器兩端接上一根帶電源導線的插頭，同樣在導線與電容器間再串接入一支交流保險絲管，然后將插頭插入電源插座內，約待數秒鐘的充電時間內如果串接入的保險絲即刻被燒毀，則說明電容器已有短路。而當數秒鐘后保險絲沒有被燒斷立即拔下電源插頭，并用絕緣螺絲刀的金屬桿與電容器兩端迅速加以短路。如果電容器正常，短路放電的瞬間便會冒出電火花，當電容量越大時電火花則越強烈，而且拌有很清脆的炸響聲。若經幾次通電并短路后，均無電火花出現或者冒出的電火花很微弱并無聲響，則說明電容器內部已斷路或者電容量已嚴重衰減，也只能作報廢處理。

2.利用電容器充放電的特性，采用萬用電表加以測量判斷。首先將萬用表撥至R×1k或Rxlok擋，表筆跨接電容器兩電極，此時萬用表指針大幅度擺動，并指向零電位后，指針又會慢慢退回至幾百干歐以上，則證明電容器無故障。若指針在零電位處不動不退回，說明電容器內部已短路。

但如指針在某刻度處停下不退回，也說明電容器已嚴重漏電，則不能再繼續使用。而當用表筆分別測量兩電極引腳與外殼體間的電阻值，均顯示值為無窮大時為正常。

3.采用兆歐表的測量可以正確判斷電容器是否存在內部短路和開路。兆歐表選用量程在250V級，測量時將兆歐表的端引線夾分別接于電容器引線及外殼，當由慢到快搖動兆歐表手柄后，表針即指向無窮大(∞)時，說明電容器內部已產生開路故障，而當表針指向表盤的0位值時，則證明電容器內部已產生短路故障，均同時可作報廢處理。

無極電容器在單相電容式電動機電路中，一般串接在電動機定子繞組中的啟動線圈中，如圖2所示。在電機通電工作后，電容器上承受的工作電壓將達到350V-400V，若電機反方向運轉，其承受的工作電壓將超過400V 。
