黑金剛陶瓷壓敏電阻TNR的衰減

作者：黑金剛電容    發布時間：2020-08-13 15:56:08  訪問量：5137  來源：NIPPON CHEMI-CON

一、陶瓷壓敏電阻TNR的衰減

（1）無浪涌施加給TNR時

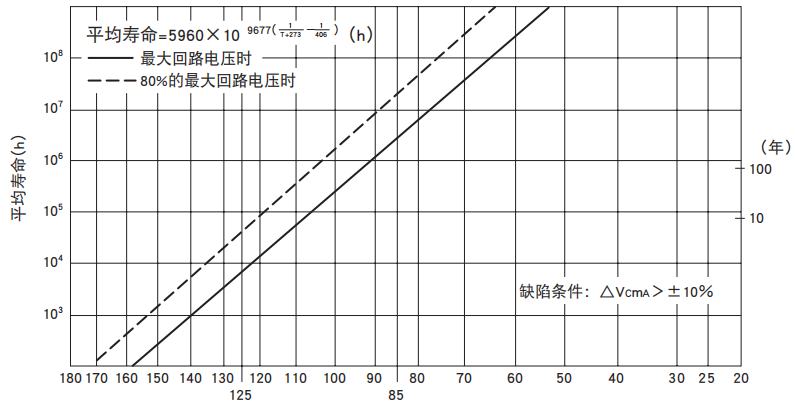

TNR的平均壽命與環境溫度的關系如下圖所示，如果回路電壓及周圍溫度均在最大規格范圍內，TNR的平均壽命將超過100年，可 以說TNR幾乎不會衰減。

環境溫度 (℃)

圖4.TNR的平均壽命與環境溫度的關系（無浪涌施加給TNR時）

（2）有浪涌施加給TNR時

①作為浪涌吸收器件，當施加的浪涌超過額定值時TNR會衰減。

雷擊脈沖

有雷浪涌施加給TNR時，浪涌波形、浪涌能量及頻率都不能確定，所以無法確定初期至衰減的時間。

②開關浪涌

有開/關浪涌施加給TNR時，浪涌波形、浪涌能量及頻率可以被測量或估計，所以可以從TNR的浪涌壽命特性來確定TNR的大概 的衰減時期。

然而，通常條件下都會選擇符合浪涌壽命要求的TNR產品，所以TNR在設備保證年限內將不會衰減。

二、TNR衰減的檢查方法

（1）TNR的衰減

施加最大浪涌及電源電壓波動等因素導致的過電壓施加會造成TNR的衰減，過程如下：

（2）TNR衰減的檢查方法

如二（1）條項所描述，TNR的衰減會以漏電流增加的形式體現出來，所以可以通過測量漏電流來判斷TNR的衰減程度。 雖然TNR的漏電流（當壓敏電阻耐電壓值的一半施加到TNR上時）根據TNR規格的變化而有所不同，但初始值大概都為1μA。 漏電流為10μA時證明TNR開始衰減，所以此時TNR需要被更換。

不過，漏電流為10μA時只會導致產生微小的發熱，但不會立刻導致發熱失控，此時，TNR的浪涌壽命會比初始時變短。
