非固體鋁電解電容器在設計方面的確認事項有哪些？

作者：NIPPON CHEMI-CON    發布時間：2020-07-22 13:39:51  訪問量：7497  來源：櫻拓貿易

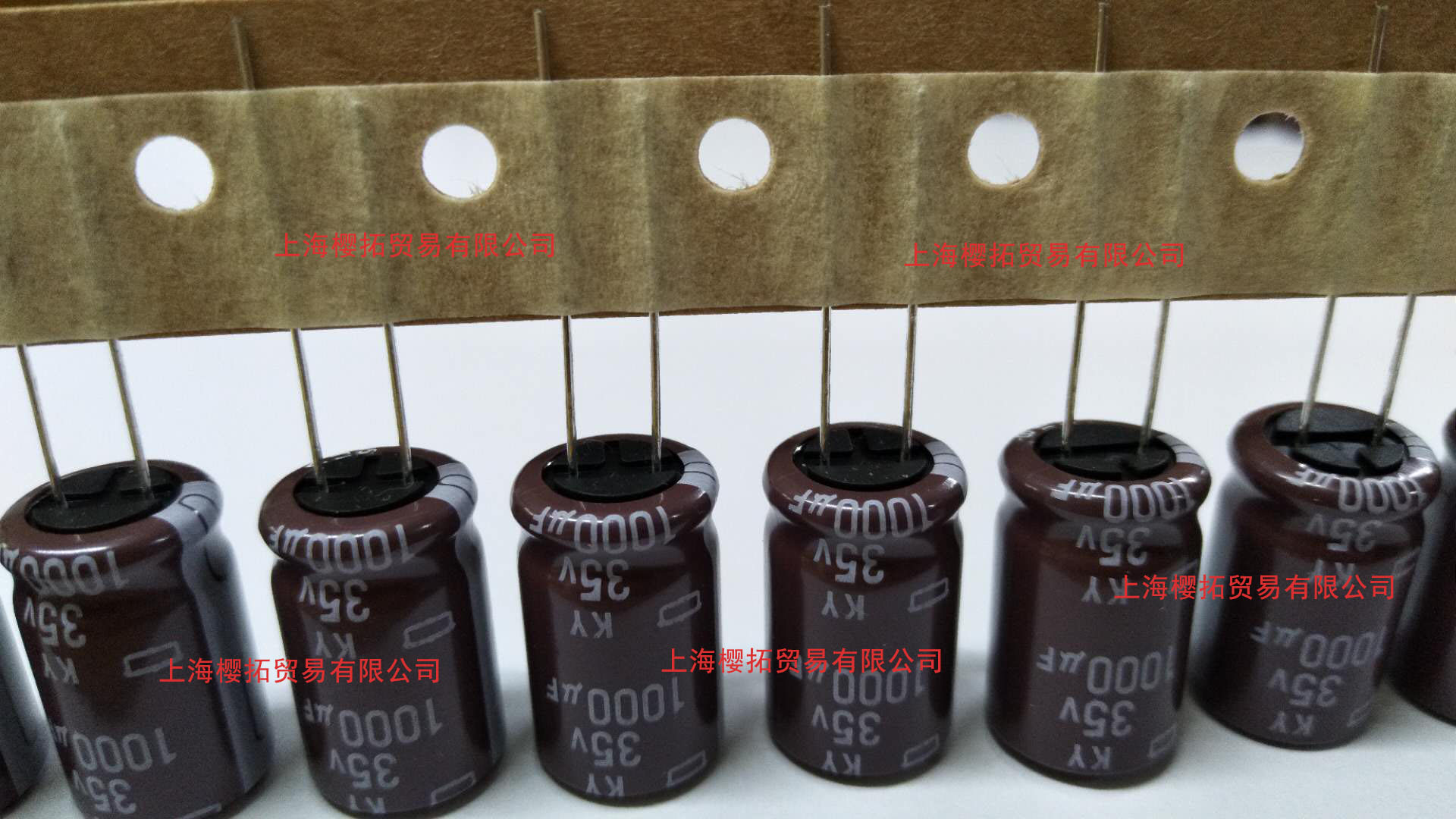

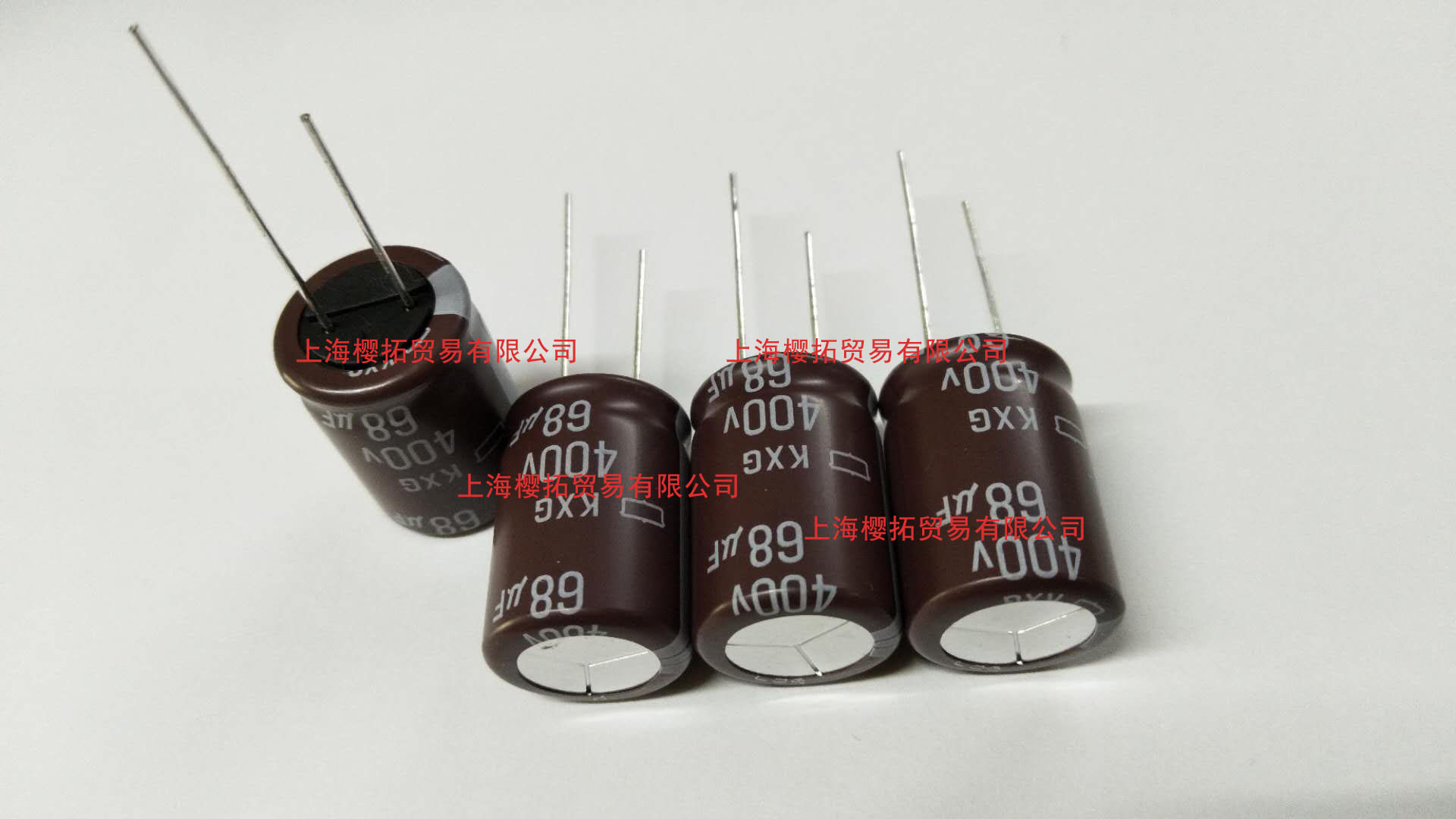

1）請在確認使用環境及裝配環境的基礎上，在產品目錄及規格說明書中規定的電容器額定性能的范圍內使用。

2）極性

鋁電解電容器具有極性。

請不要加載反向電壓或交流電壓。如果安裝時極性弄反，有可能導致電路在初始狀態短路，壓力閥動作等破損。關于極性，請確認產品目錄或規格說明書中各頁的尺寸圖及產品本體的標示。但是，引線型的橡膠形狀 ( 凹凸結構 ) 和極性沒有關系。當非固體鋁電解電容器使用于極性顛倒的電路中時，請選擇雙極性電容器。但雙極性電容器也不可使用于交流電路。

3）加載電壓

請不要加載過大電壓 ( 超過額定電壓的電壓 )。

電容器上設定了額定電壓。請將和直流電壓重疊的紋波電壓的峰值設定在額定電壓以下。雖然規定了超過額定電壓的浪涌電壓，但有限制條件，不能保證長時間使用。

4）紋波電流

請不要加載超大電流 ( 超過額定紋波電流的電流 )。

施加過大的紋波電流時 , 會有內部發熱變大

…壽命變短

…壓力閥動作

…引起短路故障

等破損現象發生。

額定紋波電流的頻率是有限制條件的。在規定外的頻率下使用時，要控制在乘以各系列規定的頻率修正系數的值以下。

5）使用溫度

請不要在高溫 ( 超過工作上限溫度的溫度 ) 下使用。

如果超過工作上限溫度使用，電容器的壽命會縮短，并導致壓力閥動作等破損。

此外，如果將非固體鋁電解電容器的溫度設定得較低使用，壽命可能延長。

6）壽命

設計電路時，要選用與設備壽命符合的電容器。

請注意利用推定壽命公式計算的結果并非保證值。

在進行機器的壽命設計時，請選擇相對于推斷值具有充足的余裕的電容器。

此外，利用推定壽命公計算的結果超過 15 年時，以 15 年為上限。

7）充放電

通用電容器請勿使用于急速充放電的電路中。

如果使用于電壓差大的充放電電路，或短周期且反復急速充放電的電路中，可能導致靜電容量減少，內部發熱等損壞。這樣的電路，必須選擇符合充放電周期、耐久次數、放電電阻、使用溫度等條件的急速充放電產品。

使用于反復急速充放電的電路中的電容器請向我司咨詢。

8）電容器的故障模式

非固體鋁電解電容器是有使用壽命的零件，在一般情況下會發生開路型摩損故障。產品及使用條件的不同有時會同時引發壓力閥動作等的故障。

9）電容器的絕緣

電容器在以下 , 情況下要與電路完全隔離。

…非固體鋁電解電容器的外殼和陰極端子及陽極端子和電路型板之間

…非固體鋁電解電容器基板自立型的無連接 ( 強度增強用)端子和其他 ( 陽極及陰極 ) 端子及電路型板之間

10）外包裝套管

非固體鋁電解電容器的外包裝套管不保證絕緣 ( 螺絲端子型除外 )。請勿用于需要絕緣的地方。

11）電容器的使用環境

電容器請不要在以下環境下使用。

①直接濺水、鹽水、油或處于結露狀態的環境

②陽光直接照射的環境

③充滿有毒氣體 ( 硫化氫、亞硫酸、亞硝酸、氯及其化合物、溴及其化合物、氨等 ) 的環境

④臭氧、紫外線及放射線照射的環境

⑤振動或沖擊條件超過產品目錄或規格說明書規定范圍的過激

環境

標準的振動條件，以JIS C 5101-4為準。

12）電容器的配置

①非固體鋁電解電容器使用了以可燃性有機溶劑為主要溶煤的導電性電解液和可燃性電解紙。當電解液萬一漏出到印刷電路板上時，會腐蝕電路板，導致電路板間短路，甚至冒煙、起火等，因此，請在確認以下內容后進行設計。

…請對準電容器的端子間隔和印刷配線板的孔間隔。

…電容器的壓力閥部位的上方請設置以下空間。

    ф8（6.3）～ ф16 ：2 mm 以上

    ф18 ～ ф35          ：3 mm 以上

    ф40 ～                  ：5 mm 以上

…配線或電路不可延伸到電容器的壓力閥部上方。

…如果電容器的壓力閥部接觸印刷配線板邊時，根據壓力閥的位置，打開壓力閥動作的排氣孔。

…請不要在電容器的封口部下面進行電路配線。如果電容器附近配線，請確保線路間隔在 1mm（可以的話 2mm）以上。

…請勿在電容器的周邊及印刷配線板的背面 ( 電容器的下面 )放置發熱的部件。

…兩面印刷配線板上安裝電容器時，設計時注意電容器下方不可有多余的基板孔或表里連接用貫通孔。

…兩面印刷配線板上裝配電容器時，電容器主體的安裝部位不可有配線線路。

②螺絲端子型電容器的擰緊及主體安裝螺絲的扭力不要超過產品目錄或規格說明書規定的范圍。此外，橫放時，壓力閥的位置不可居于下方。

③貼片型電容器用的印刷配線板的焊盤圖形，請根據產品目錄及規格說明書所推薦的尺寸來設計。

13）在強調安全的產品上的應用

在涉及人身安全的用途、因設備故障/誤動作/缺陷可能對人身 安全和財產造成損害的用途，或可能對社會造成巨大影響的以下 特定用途使用本產品時，請于使用前與我公司服務窗口聯系，在 協商后再行使用。①航空航天設備②核能設備③醫療設備④運輸 設備(汽車、列車、船舶等)⑤交通機構控制設備⑥防災防盜設備⑦ 公共性較高的信息處理設備⑧海底設備⑨其他特定用途的設備

14）其他

①隨著溫度及頻率的變動，電容器的電氣特性會發生變化。請在確認這種變化量后設計電路。

②將 2 個電容器并聯連接時，電路設計請考慮電流的平衡。

③將 2 個電容器串聯連接時，要考慮電壓的平衡，可插入與電容器并列的分壓電阻。
